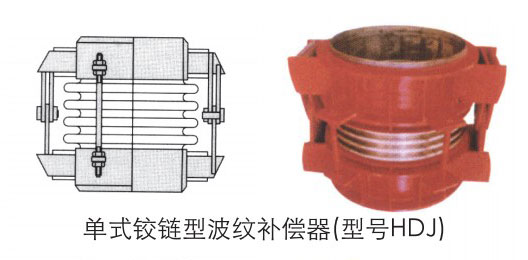

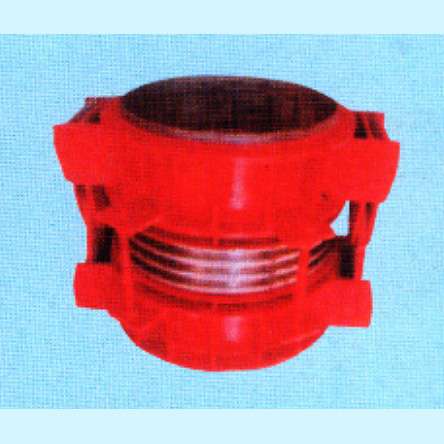

單式鉸鏈型波紋補償器

單式鉸鏈型波紋補償器由接管、波紋管以及與接管相連的一對鉸鏈構成。單式鉸鏈型波紋補償器只能吸收單平面的角向位移， 吸收位移時應有二個或三個鉸鏈膨脹節組合使用，同時鉸鏈具有承受內壓力推力。

鉸鏈型波紋補償器的彈性特性是波紋管及其它彈性元件的一個主要性能指標。儀器儀表和測量裝置中使用的彈性元件，在設計時一般總是力求使元件的輸出量與被測參數（載荷）之間呈線性關系。這樣可以采用較簡單的傳動放大機構實現儀表的等分刻度。

安裝上注意事項

1、膨脹節上的小拉桿只作為運輸、安裝和“冷緊”用，安裝完畢后必須將其拆除。

2、當膨脹節角變形較大或系統工作壓力較高時，推薦產品在安裝時進行冷緊，冷緊的優點主要在于改善膨脹節及管線的工作穩定性。

3、安裝時注意膨脹節鉸鏈轉動平面，必須與位移平面一致。
